TNV-Anlagen
Thermische Nachverbrennung
Die Thermische Nachverbrennung (TNV) dient der zuverlässigen Oxidation flüchtiger organischer Verbindungen (VOC) in industriellen Abluftströmen.
- Geeignet für hochbeladene Abluftströme sowie hohe Schadstoffkonzentrationen
- Sichere Einhaltung der Emissionsgrenzwerte gemäss LRV / TA Luft
- Oxidationstemperaturen von 750–1’100 °C
- Thermischer Wirkungsgrad je nach Wärmetauscherbauart und Prozessbedingungen bis zu ca. 75 %
Technische Einsatzgebiete von TNV-Anlagen
- Tapetenherstellung
- Lackier- und Beschichtungsindustrie
- Chemische Industrie
- Baustoffindustrie
- Pharmaindustrie
- Verpackungsindustrie
- Nahrungsmittelherstellung
- Abfall- und Recyclingwirtschaft
- Kunststoffindustrie
- Metallindustrie
- Abwasserreinigungsanlagen
TNV-Anlagen - Thermische Nachverbrennung

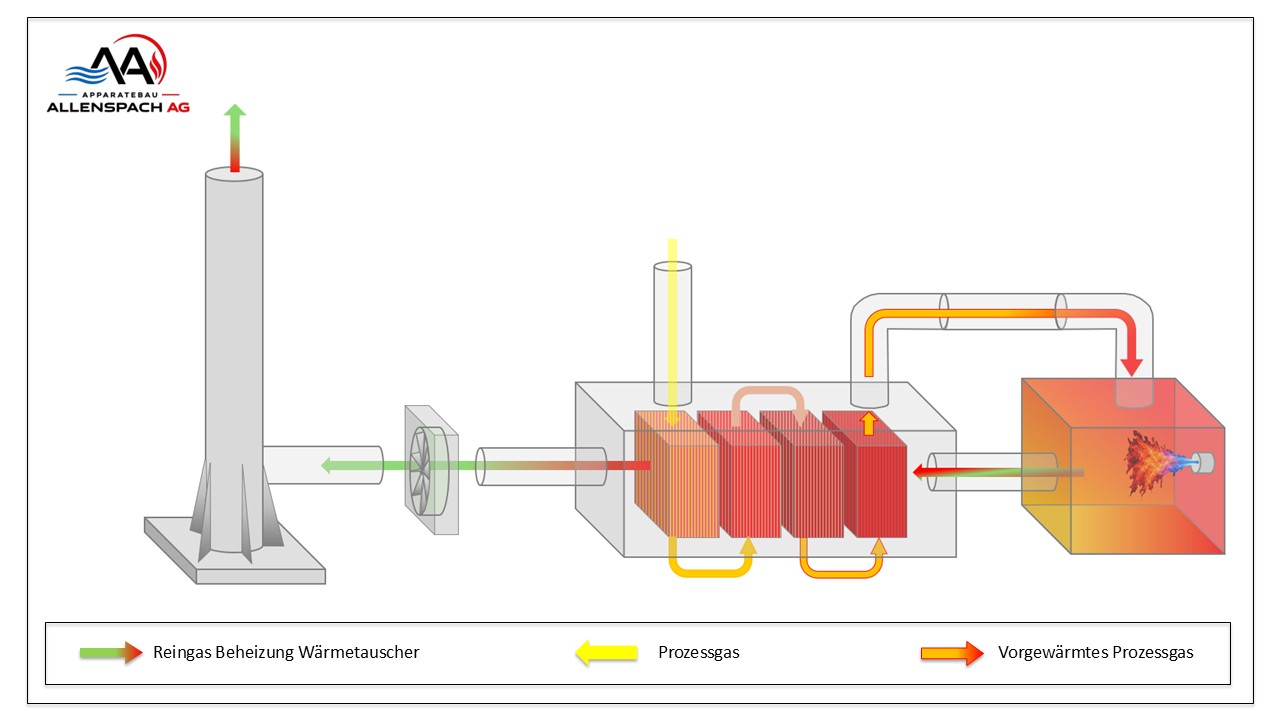

Die Thermische Nachverbrennung (TNV) dient der zuverlässigen Oxidation flüchtiger organischer Verbindungen (VOC) in industriellen Abluftströmen. Die schadstoffbeladene Abluft wird in einem rekuperativen Wärmetauscher vorgewärmt, anschliessend in die Brennkammer geführt und dort bei Temperaturen von ca. 750–1’100 °C oxidiert. Unter Einhaltung der erforderlichen Verweilzeit werden die Schadstoffe nahezu vollständig zu Kohlendioxid (CO₂) und Wasser (H₂O) umgesetzt.
Die Brennkammer ist mit einer hochtemperaturbeständigen keramischen Isolierung ausgekleidet, welche den Anlagenkörper schützt und eine gleichmässige Temperaturverteilung gewährleistet. Die Beheizung erfolgt in der Regel über einen Gas- oder Ölbrenner, alternativ sind auch elektrisch beheizte Ausführungen verfügbar.
Die TNV eignet sich besonders für hochbeladene Abluftströme sowie Anwendungen mit hohen Staub-, Wasser- oder Silikatanteilen, bei denen regenerative Wärmespeichersysteme an ihre Grenzen stossen. Auch organische Flüssigkeiten oder Prozessgase können direkt in die Brennkammer eingedüst und thermisch behandelt werden.
Durch ihre robuste Bauweise und den einfachen Anlagenaufbau bietet die TNV eine hohe Betriebssicherheit sowie eine zuverlässige Einhaltung gesetzlicher Emissionsgrenzwerte.
Merkmale der TNV-Anlagen
- Geeignet für hochbeladene Abluftströme sowie hohe Schadstoffkonzentrationen
- Sichere Einhaltung der Emissionsgrenzwerte gemäss LRV / TA Luft
- Oxidationstemperaturen von 750–1’100 °C, angepasst an Schadstoffart und Prozessanforderungen
- Thermischer Wirkungsgrad je nach Wärmetauscherbauart und Prozessbedingungen bis zu ca. 75 % durch rekuperative Wärmerückgewinnung (Taschen-, Rohr- oder Plattenwärmetauscher)
- Robuste Konstruktion aus hochtemperaturbeständigen Werkstoffen für anspruchsvolle Anwendungen
- Hohe Betriebssicherheit durch langlebige Ausführung und kompensierte Wärmedehnungen
- Kombination mit VOC-Konzentrator für niedrig belastete Abluftströme möglich
- Vollautomatischer Betrieb mit einfacher Bedienung
- Integrierte Bypassklappe zur Leistungsregelung und Optimierung der Wärmerückgewinnung
- Sekundäre Wärmenutzung zur Dampferzeugung oder Erwärmung von Prozessluft, Wärmeträgeröl oder Heisswasser
- Auch zur Verbrennung organischer Flüssigkeiten und Prozessgase geeignet
- Geeignet für Primär- und Sekundärluftbrenner sowie verschiedene Brennersysteme
